一、設備用途：
生產線適用于中、高壓單芯或多芯電力電纜護套層的擠包及雙層護層一次擠包。
適用材料為PVC、PE、低煙無鹵、半導電PVC、半導電PE等。
二、主要技術參數(shù)
|
纜芯直徑
|
φ55~φ160mm
|
|
擠出外徑
|
φ70~φ180mm
|
|
螺桿直徑
|
φ200mm; φ120mm
|
|
長徑比
|
25:1
|
|
最大擠出量（φ200）
|
PVC≦1000kg/h
|
|
最大擠出量（φ120）
|
PVC≦500kg/h
|
|
生產線速達
|
1.0-30m/min
|
|
最大牽引力
|
≦32000N
|
|
放線盤規(guī)格
|
φ2000~φ4200mm
|
|
收線盤規(guī)格
|
φ2000~φ4200mm
|

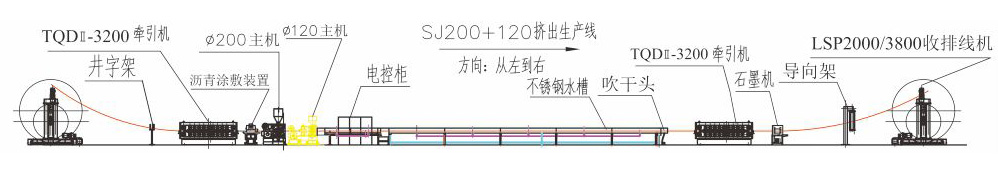

三、設備組成
|
φ2000~φ4200地軌行走式主動放線架
|
2套
|
|
3200kg輔助牽引機
|
1套
|
|
瀝青涂覆裝置
|
1套
|
|
φ200擠出機
|
1套
|
|
φ120擠出機
|
1套
|
|
雙層機頭及小車
|
2套
|
|
機頭抽真空裝置
|
1套
|
|
移動水槽和熱水箱
|
1套
|
|
不銹鋼冷卻水槽
|
1套
|
|
電纜吹干裝置
|
1套
|
|
計米裝置
|
1套
|
|
3200kg 主履帶牽引機
|
1套
|
|
石墨涂履裝置
|
1套
|
|
φ2000~φ4200地軌行走式主動收線架
|
2套
|
|
火花試驗機
|
1套
|
|
電氣同步控制系統(tǒng)
|
1套
|
|
