一、設備用途：
該機組采用串聯方式，對各種規格、大長度海纜的絕緣、護套的包覆， 擠出材料包括：軟聚氯乙稀、聚乙稀等。
二、生產線對工作環境的要求：
溫度：0—45度
電源：三相380±10%,50Hz帶中性線.無沖擊電壓，干擾。
三、主要技術參數
|
螺桿直徑
|
150mm / 90mm / 45mm
|
|
螺桿長徑比
|
25:1
|
|
護套后外徑
|
φ6~60mm
|
|
最大牽引力
|
3200kg
|
|
生產線速度
|
>45m/min
|
|
放線盤規格
|
PN1600-PN3150
|
|
收線盤規格
|
PN1250-PN2500 / PN2000-PN4500
|
|
設備中心高
|
1000mm
|
|
生產線方向
|
面對機頭 左放右收
|

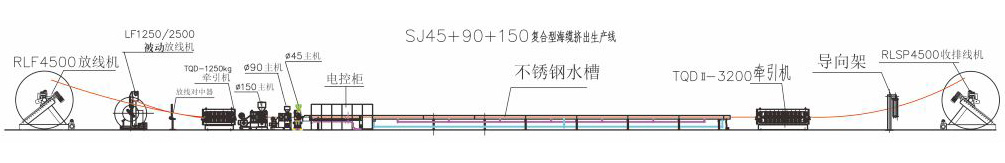

四、設備組成
|
LF1250/2500龍門地軌行走式被動放線架
|
1套
|
|
LF2000/4500龍門地軌行走主、被動放線架
|
1套
|
|
TQD-1250kg履帶式氣動牽引機(前牽引）
|
1套
|
|
SJ-150X25 塑料擠出機
|
1臺
|
|
SJ-90X25 塑料擠出機
|
1臺
|
|
SJ-45X25 塑料擠出機
|
1臺
|
|
自動烘干上料裝置
|
3套
|
|
直角護套機頭
|
3只
|
|
4m移動溫水槽+16m加溫水槽+60冷卻水槽
|
1套
|
|
電纜吹干裝置
|
1臺
|
|
TQD-1250kg 履帶式氣動牽引機（后牽引）
|
1臺
|
|
TQD-3200kg 履帶式氣動牽引機（后牽引備選）
|
1臺
|
|
LSP2000/3600龍門地軌行走式收排線架
|
1套
|
|
電氣控制、機組同步控制系統
|
1套
|
|
